Descripción técnica
El PROFIBUS-INspektor® NT supervisa el tráfico lógico de datos como un recolector pasivo y genera alarmas al detectar las primeras anomalías, evitando esperar hasta que ocurra una falla en la planta. Los eventos relacionados con la calidad que analiza, almacena y evalúa por dispositivo incluyen repetición de telegramas, telegramas con errores, diagnósticos de dispositivos, fallos y reinicios de dispositivos, tiempo de ciclo del bus y velocidad del bus.
Manuales y descargas
Problema que resuelve
Reduce fallas intermitentes, errores de comunicación, problemas de terminación, ruido y degradación física del bus.
Aplicaciones típicas
- Diagnóstico, certificación y mantenimiento preventivo de redes PROFIBUS.
- Certificación de redes industriales.
- Soporte técnico PROFIBUS y soporte técnico PROFINET.
- Mantenimiento preventivo industrial.
Función
El PROFIBUS-INspektor® NT supervisa el tráfico lógico de datos como un recolector pasivo y genera alarmas al detectar las primeras anomalías, evitando esperar hasta que ocurra una falla en la planta. Los eventos relacionados con la calidad que analiza, almacena y evalúa por dispositivo incluyen repetición de telegramas, telegramas con errores, diagnósticos de dispositivos, fallos y reinicios de dispositivos, tiempo de ciclo del bus y velocidad del bus.
El PB-INspektor® NT puede usarse como herramienta de medición temporal durante puesta en marcha o servicio, así como para monitorización permanente de la red. La conexión con el bus PROFIBUS se realiza a través de un cable de programación activo APKA II o directamente como un nodo PROFIBUS.
Cuando se excede un valor límite, el INspektor® emite una alarma para advertir oportunamente y permitir medidas de mantenimiento planificables. Una lista de alarmas proporciona detalles sobre el momento del error, el dispositivo afectado y el evento. Su memoria permite almacenar hasta 2.000 alarmas, cada una con una captura de 500 telegramas.

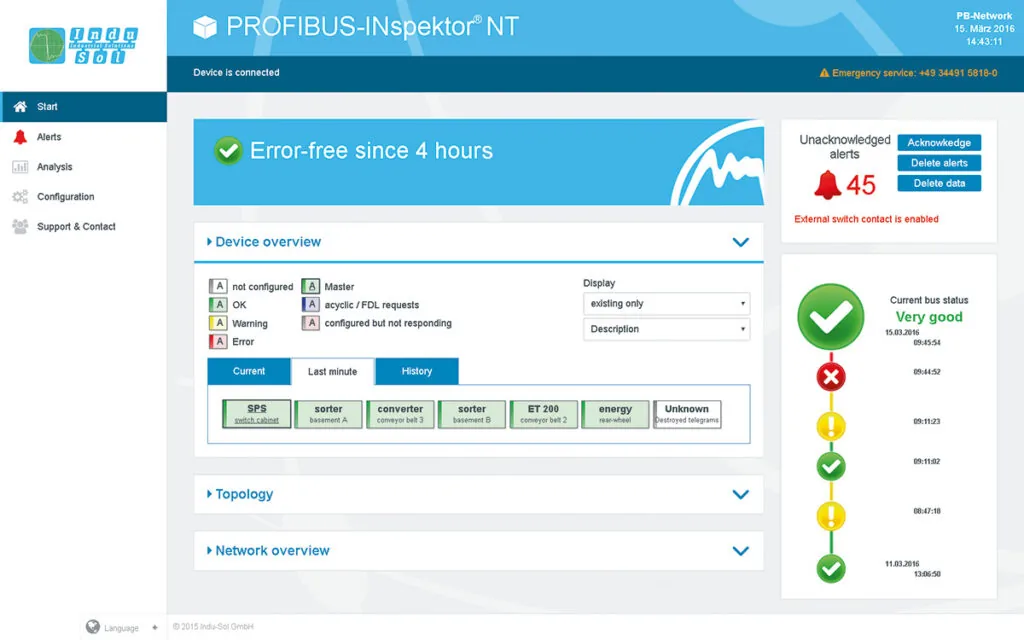

La topología de PROFIBUS se muestra directamente en la interfaz web del INspektor®.
Datos Técnicos
- Fuente de alimentación: +24 VDC ±10 %, 0,2 A
- Protocolos PROFIBUS: DP, DPV1, DPV2, FMS, MPI
- Conexión PROFIBUS: Sub-D de 9 pines
- Velocidad: 9,6 kBit/s a 12 MBit/s
- Ethernet: 10 / 1000 MBit/s, RJ45
- Instalación: Riel DIN de 35 mm
- Dimensiones: 105 x 54 x 124 mm
- Grado de protección: IP20
- Temperatura de operación: +5 °C a +55 °C
Opciones de Alerta
- Alerta por correo electrónico
- Contacto flotante
- Pantalla LED
- SNMP trap
Contenido del StarterKit
- PROFIBUS-INspektor® NT
- Cable de programación activo APKA II
- Cable de red (patch cable)
- Adaptador de corriente
- Maletín de transporte
